OLED瀏覽次數：1326次  最近更新：2019-06-28 12:03:54

簡介

有機發光二極管（OrganicLight-Emitting Diode，OLED），又稱為有機電激光顯示、有機發光半導體（OrganicElectroluminesence Display，OLED），是指有機半導體材料和發光材料在電場驅動下，通過載流子注入和復合導致發光的現象。

一般而言，OLED可按發光材料分為兩種：小分子OLED和高分子OLED（也可稱為PLED）。OLED是一種利用多層有機薄膜結構產生電致發光的器件，它很容易制作，而且只需要低的驅動電壓，這些主要的特征使得OLED在滿足平面顯示器的應用上顯得非常突出。OLED顯示屏比LCD更輕薄、亮度高、功耗低、響應快、清晰度高、柔性好、發光效率高，能滿足消費者對顯示技術的新需求。全球越來越多的顯示器廠家紛紛投入研發，大大的推動了OLED的產業化進程。

結構

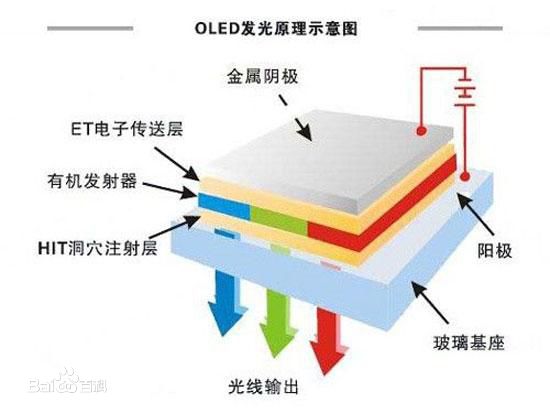

OLED器件由基板、陰極、陽極、空穴注入層（HIL）、電子注入層（EIL）、空穴傳輸層（HTL）、電子傳輸層（ETL）、電子阻擋層（EBL）、空穴阻擋層（EBL）、發光層（EML）等部分構成。其中，基板是整個器件的基礎，所有功能層都需要蒸鍍到器件的基板上；通常采用玻璃作為器件的基板，但是如果需要制作可彎曲的柔性OLED器件，則需要使用其它材料如塑料等作為器件的基板。陽極與器件外加驅動電壓的正極相連，陽極中的空穴會在外加驅動電壓的驅動下向器件中的發光層移動，陽極需要在器件工作時具有一定的透光性，使得器件內部發出的光能夠被外界觀察到；陽極最常使用的材料是ITO。空穴注入層能夠對器件的陽極進行修飾，并可以使來自陽極的空穴順利的注入到空穴傳輸層；空穴傳輸層負責將空穴運輸到發光層；電子阻擋層會把來自陰極的電子阻擋在器件的發光層界面處，增大器件發光層界面處電子的濃度；發光層為器件電子和空穴再結合形成激子然后激子退激發光的地方；空穴阻擋層會將來自陽極的空穴阻擋在器件發光層的界面處，進而提高器件發光層界面處電子和空穴再結合的概率，增大器件的發光效率；電子傳輸層負責將來自陰極的電子傳輸到器件的發光層中；電子注入層起對陰極修飾及將電子傳輸到電子傳輸層的作用；陰極中的電子會在器件外加驅動電壓的驅動下向器件的發光層移動，然后在發光層與來自陽極的空穴進行再結合。

發光原理

OLED器件的發光過程可分為：電子和空穴的注入、電子和空穴的傳輸、電子和空穴的再結合、激子的退激發光。
