WDM是將一系列載有信息、但波長不同的光信號合成一束，沿著單根光纖傳輸；在接收端再用某種方法，將各個不同波長的光信號分開的通信技術。這種技術可以同時在一根光纖上傳輸多路信號，每一路信號都由某種特定波長的光來傳送，這就是一個波長信道。

在同一根光纖中同時讓兩個或兩個以上的光波長信號通過不同光信道各自傳輸信息,稱為光波分復用技術,簡稱WDM。光波分復用包括頻分復用和波分復用。光頻分復用(frequency-division multiplexing, FDM)技術和光波分復用(WDM)技術無明顯區別,因為光波是電磁波的一部分,光的頻率與波長具有單一對應關系。通常也可以這樣理解,光頻分復用指光頻率的細分,光信道非常密集。光波分復用指光頻率的粗分,光倍道相隔較遠,甚至處于光纖不同窗口。

光波分復用一般應用波長分割復用器和解復用器(也稱合波/分波器)分別置于光纖兩端,實現不同光波的耦合與分離。這兩個器件的原理是相同的。光波分復用器的主要類型有熔融拉錐型,介質膜型,光柵型和平面型四種。其主要特性指標為插入損耗和隔離度。通常,由于光鏈路中使用波分復用設備后,光鏈路損耗的增加量稱為波分復用的插入損耗。當波長11,l2通過同一光纖傳送時,在與分波器中輸入端l2的功率與11輸出端光纖中混入的功率之間的差值稱為隔離度。

現在市場使用WDM技術的產品主要有CWDM和DWDM。

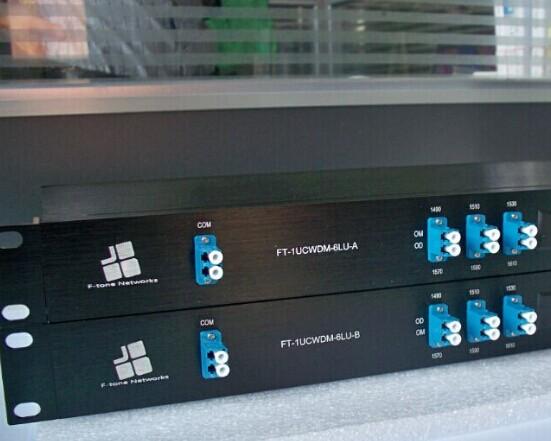

CWDM是一種面向城域網接入層的低成本WDM傳輸技術。從原理上講，CWDM就是利用光復用器將不同波長的光信號復用至單根光纖進行傳輸，在鏈路的接收端，借助光解復用器將光纖中的混合信號分解為不同波長的信號，連接到相應的接收設備。與DWDM的主要區別在于：相對于DWDM系統中0.2nm到1.2nm的波長間隔而言，CWDM具有更寬的波長間隔，業界通行的標準波長間隔為20nm。

由于CWDM系統的波長間隔寬，對激光器的技術指標要求較低。由于波長間隔達到20nm，所以系統的最大波長偏移可達－6.5℃～＋6.5℃，激光器的發射波長精度可放寬到±3nm，而且在工作溫度范圍（－5℃～70℃）內，溫度變化導致的波長漂移仍然在容許范圍內，激光器無需溫度控制機制，所以激光器的結構大大簡化，成品率提高。

另外，較大的波長間隔意味著光復用器/解復用器的結構大大簡化。例如，CWDM系統的濾波器鍍膜層數可降為50層左右，而DWDM系統中的100GHz濾波器鍍膜層數約為150層，這導致成品率提高，成本下降，而且濾波器的供應商大大增加有利于競爭。CWDM濾波器的成本比DWDM濾波器的成本要少50%以上，而且隨著自動化生產技術和批量的增大會進一步降低。
