調頂方式瀏覽次數：5979次  最近更新：2020-01-08 15:03:01

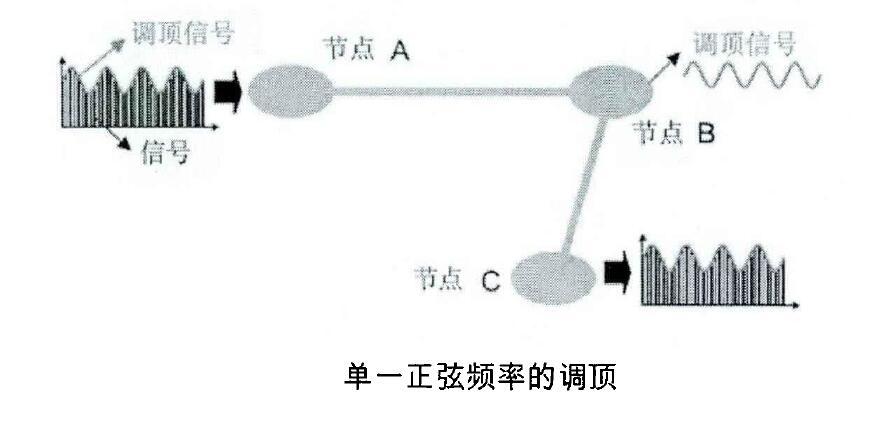

調頂方式是指：在波分復用系統中，在發射端為每個波長上疊加一小幅度的低頻正弦或余弦調制作為標識，不同的波長采用不同的頻率標識。此低頻正弦或者余弦的信號疊加到光波長時，是對于光波長的頂部有一個調制幅度，故也可稱為調頂信號。

基于調頂方式的低速隨路信號有時也叫低頻微擾（low-frequency dither）信號，有時稱為導頻信號調制（ Pilot tone modulation ）。

采用低頻調頂來標記光通道，調頂信號疊加在原有信號上一起進入光網絡進行傳輸，但是調頂信號的頻率應位于信息通道的頻‘帶內為了避免其與數據信息發生干擾，其頻率必須低于數據信道的最低截止頻率，但同時為了避免 EDFA 增益動態特性的影響，其頻率也不能太低。故調頂信號頻率多處于 10KHz 一 1 MHz 之間。不同的光載波用不同頻率的調頂信號來區分，通過探測調頂信號的頻率來識別不同的光載波，因此這屬于一種模擬標簽技術。這個信號為幀信號而不是一個字節，其應該是包含了幀前序、幀頭、幀符合、幀尾；攜帶的信息應該為：本波長的信息，發送端所在的 ROADM 節點以及所在的域和目的 ROADM 節點。監控信道加在信息通道的低頻端，調頂信號的產生，可以允許利用現有網絡中的低速器件完成對調頂信號的產生和探測，而不需要專有的硬件。采用調頂信號作為波長標簽的技術，標簽的產生添加和檢測的實現都比較簡單。

在WDM/DWDM 網絡中，對于每個需要傳輸的信號，網絡管理系統需要為其分配一個獨一無二的調頂信號的頻率，不同的傳輸信號分配不同的調頂信號的頻率，通過這個信號與標簽的合理規劃，在整個網絡中能夠建立一個波長通道與標簽頻率對應表。接收端通過檢測調頂信號的頻率，可以得到相應的光波長連接信息，然后通過對標簽的檢測，可實現對波長的跟蹤。
