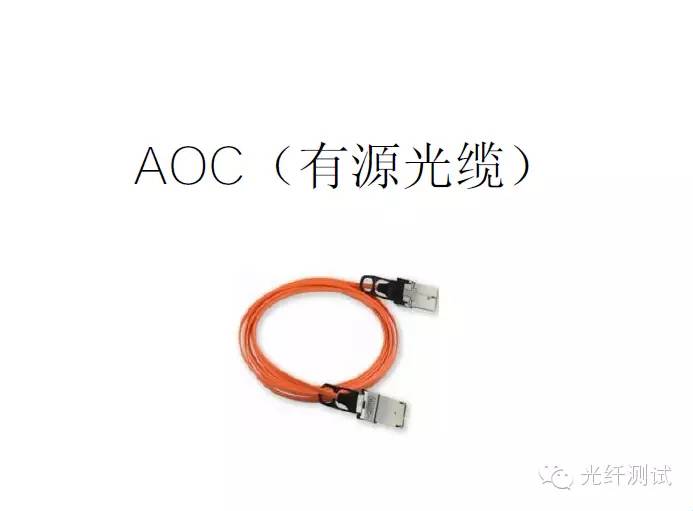

有源光纜AOC（Active Optical Cable）即主動式光纖纜線，也叫做帶芯片的光纜。

光互連從結構上看有四種實現形式，1）芯片內的互連；2）芯片之間的互連；3）電路板之間的互連；4）通信設備之間的互連。

基于光引擎技術的有源光纜產品是實現數據中心高速光互連的最佳解決方案，是一種芯片間的互連結構。

傳統的數據中心互聯主要是基于同軸電纜，AOC有源光纜與互聯銅纜相比擁有許多顯著的優勢。比如在系統鏈路上的傳輸功率更低，重量僅為直連銅纜四分之一，體積約為銅纜的一半，并且在機房布線系統中具有更好的空氣流動散熱性，光纜的彎折半徑比銅纜做得更小，傳輸距離更遠（可以達到100～300米），且產品傳輸性能的誤碼率也更優，BER可以達到10^-15。與光收發模塊相比，AOC有源光纜由于存在不外露的光接口，不存在光接口清潔和被污染的問題，系統穩定性和可靠性大大提升，并且降低機房維護成本。

目前市場主流高速光互連AOC產品包括10Gbps SFP+ AOC、40Gbps QSFP+AOC、56G QSFP+AOC 和120Gbps CXP AOC等。

AOC應用：
有源光纜是由集成光電器件組成的 ，用于數據中心、高性能計算機、大容量存儲器等設備之間進行高速率、高可靠性互聯的傳輸設備，它通常滿足于工業標準的電接口，通過內部的電-光-電轉換，使用光纜的優越性進行數據的傳輸。

AOC結構:
簡單說，可以把有源光纜理解成兩個光收發器（Rransceiver）及光纜跳線（Jumper）組成的一套系統，不過這個系統相對獨立器件組成的系統效率更高，可靠性更好。

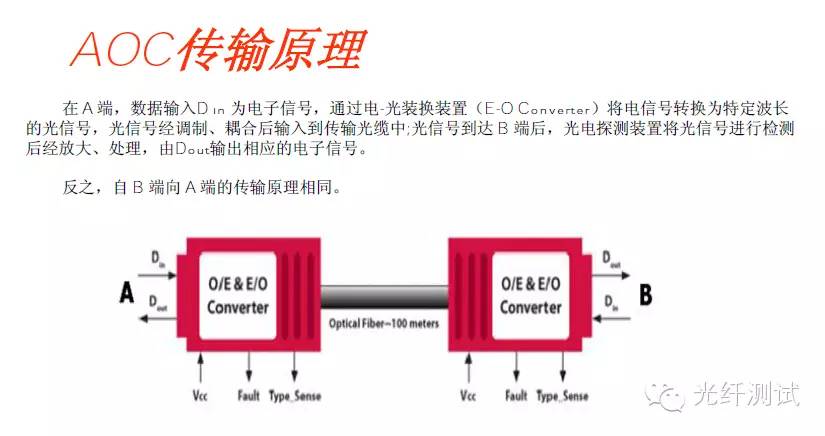

AOC傳輸原理
在A端，數據輸入Din為電子信號，通過電-光轉換裝置（E-0 Converter）將電信號轉換為特定波長的光信號，光信號經調制、耦合后輸入到傳輸光纜中；光信號到達B端后，光電探測器將光信號進行檢測后經放大、處理，由Dout輸出相應的電子信號。反之，自B端向A端的傳輸原理相同。
