EMI瀏覽次數：391次  最近更新：

EMI全稱為：Electromagnetic Interference，即電磁干擾，指電子設備在自身工作過程中產生的電磁波，對外發射并對設備其它部分或外部其它設備造成干擾。

EMI是一個合成詞，要分別考慮"電磁"和"干擾"，是指電磁波與電子元件作用后而產生的干擾現象，有傳導干擾和輻射干擾兩種。傳導干擾是指通過導電介質把一個電網絡上的信號耦合(干擾)到另一個電網絡。輻射干擾是指干擾源通過空間把其信號耦合(干擾)到另一個電網絡，在高速PCB及系統設計中，高頻信號線、集成電路的引腳、各類接插件等都可能成為具有天線特性的輻射干擾源，能發射電磁波并影響其他系統或本系統內其他子系統的正常工作。

1."電磁"：電荷如果靜止，稱為靜電，當不同的靜電電位互相接近時，便發生了靜電放電，產生電流，電流周圍產生磁場，同樣磁場也可以激發產生電場，電場與磁場往往相互激勵、相互作用，所以引入“電磁”來作為物質所表現的電性和磁性的統稱。

2."干擾"：指設備受到干擾后性能降低以及對設備產生干擾的干擾源這二層意思。

電磁干擾傳播途徑一般也分為兩種：即傳導耦合方式和輻射耦合方式。任何電磁干擾的發生都必然存在干擾能量的傳輸和傳輸途徑（或傳輸通道）。

傳導傳輸必須在干擾源和敏感器之間有完整的電路連接，干擾信號沿著這個連接電路傳遞到敏感器，發生干擾現象。這個傳輸電路可包括導線，設備的導電構件、供電電源、公共阻抗、接地平板、電阻、電感、電容和互感元件等。

輻射傳輸是通過介質以電磁波的形式傳播，干擾能量按電磁場的規律向周圍空間發射。常見的輻射耦合由三種：1. 甲天線發射的電磁波被乙天線意外接受，稱為天線對天線耦合；2. 空間電磁場經導線感應而耦合，稱為場對線的耦合；3.兩根平行導線之間的高頻信號感應，稱為線對線的感應耦合。

在實際工程中，兩個設備之間發生干擾通常包含著許多種途徑的耦合。正因為多種途徑的耦合同時存在，反復交叉耦合，共同產生干擾，才使電磁干擾變得難以控制。

與EMI相關的EMS和EMC：

EMS全稱為：Electromagnetic Susceptibility，即電磁敏感度，指電子設備受電磁干擾的敏感程度。

EMC全稱為:Electromagnetic Compatibility，即電磁兼容性，要求電源模塊等電子設備內部沒有嚴重的干擾源及設備，或電源系統有較好的抗干擾能力。

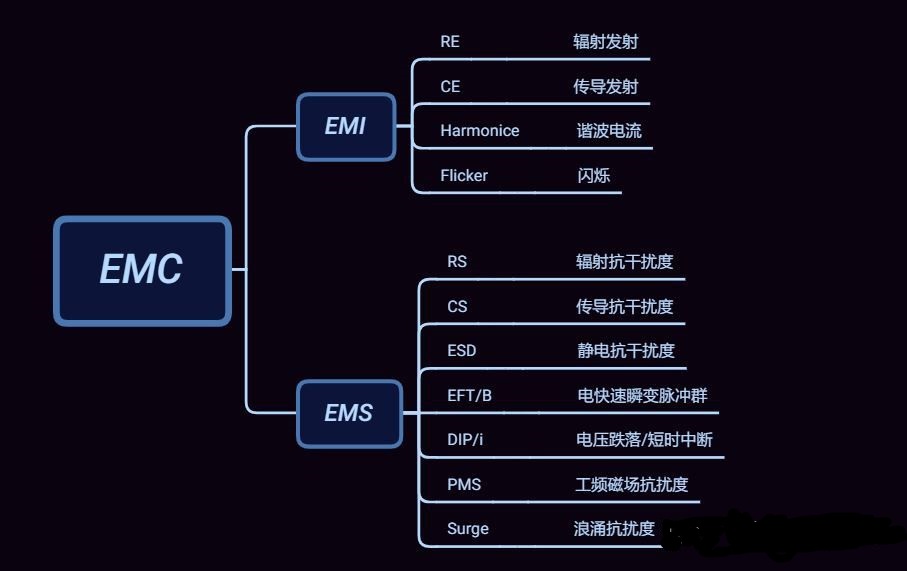

EMC包含了EMI與EMS兩個方面，有了EMI也就有了EMC，滿足EMS要求才能實現EMC，如下圖所示：
