光通信系統中的無熱AWG是什么意思??？ 瀏覽次數：245次  最近更新：2021-01-28 10:26:03

    傳統的AWG對溫度比較敏感（中心波長隨溫度的漂移為11pm/℃），因此需要進行溫度控制。有熱AWG是使用溫控電路和加熱器，使得AWG芯片處于70℃左右的恒溫環境中，令AWG的各個通道波長保持穩定。而無熱AWG采用特殊設計和工藝，使得波長不隨外界溫度變化而變化，不采用任何加熱裝置和控制電路，亦無需電路的輔助。無需外置電路控制，作為一種純無源器件，利用自身補償技術對外界溫度進行自適應控制，中心波長對于外界溫度的變化不敏感，可廣泛應用于城域網域和長距離DWDM光纖通信系統。
    目前無源、熱不敏感的AWG的主要設計方法有：在波導陣列中插入與原波導材料溫度特性相反的材料或利用有機械移動部件的封裝來穩定波長，由于較低的損耗與以及較高的溫度穩定性，后者是目前市場的主流。

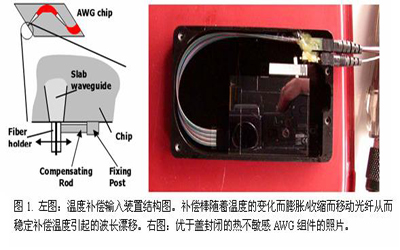

    如圖所示Ignis Photonyx設計的、帶有移動輸入光纖的熱不敏感AWG的結構圖。光纖通過一根金屬棒固定，金屬棒隨著溫度變化而收縮與膨脹以補償PLC隨溫度的變化。通過對補償棒和AWG芯片進行仔細匹配，有可能抵消AWG對溫度的一階相關性。
